Mengenal Sistem Pendingin Ekstrem yang Melindungi Mesin F1 dari Overheat di Sirkuit Balap

cadgrafx.com – Mesin F1 bekerja dalam suhu dan tekanan yang sangat tinggi. Tanpa sistem pendingin yang tepat, panas berlebih dapat menurunkan performa, merusak komponen, dan memaksa mobil berhenti dari balapan.

Sistem pendingin F1 mengendalikan suhu mesin melalui radiator, aliran udara, cairan pendingin, serta pengaturan termal yang dirancang khusus. Setiap bagian bekerja dalam arsitektur yang ringkas agar mobil tetap ringan dan aerodinamis.

Artikel ini membahas cara kerja arsitektur termal mobil Formula 1 dan strategi tim menjaga performa mesin dalam kondisi ekstrem. Cepatnya laju mobil hanyalah satu bagian; pengelolaan panas juga menentukan hasil balapan.

Arsitektur Termal Mobil Formula 1

Arsitektur termal mobil Formula 1 mengatur suhu mesin, turbo, baterai, dan komponen elektronik dalam ruang yang sangat terbatas. Sistem ini menggabungkan sirkulasi cairan, radiator berukuran khusus, aliran udara, serta pendinginan untuk unit energi listrik.

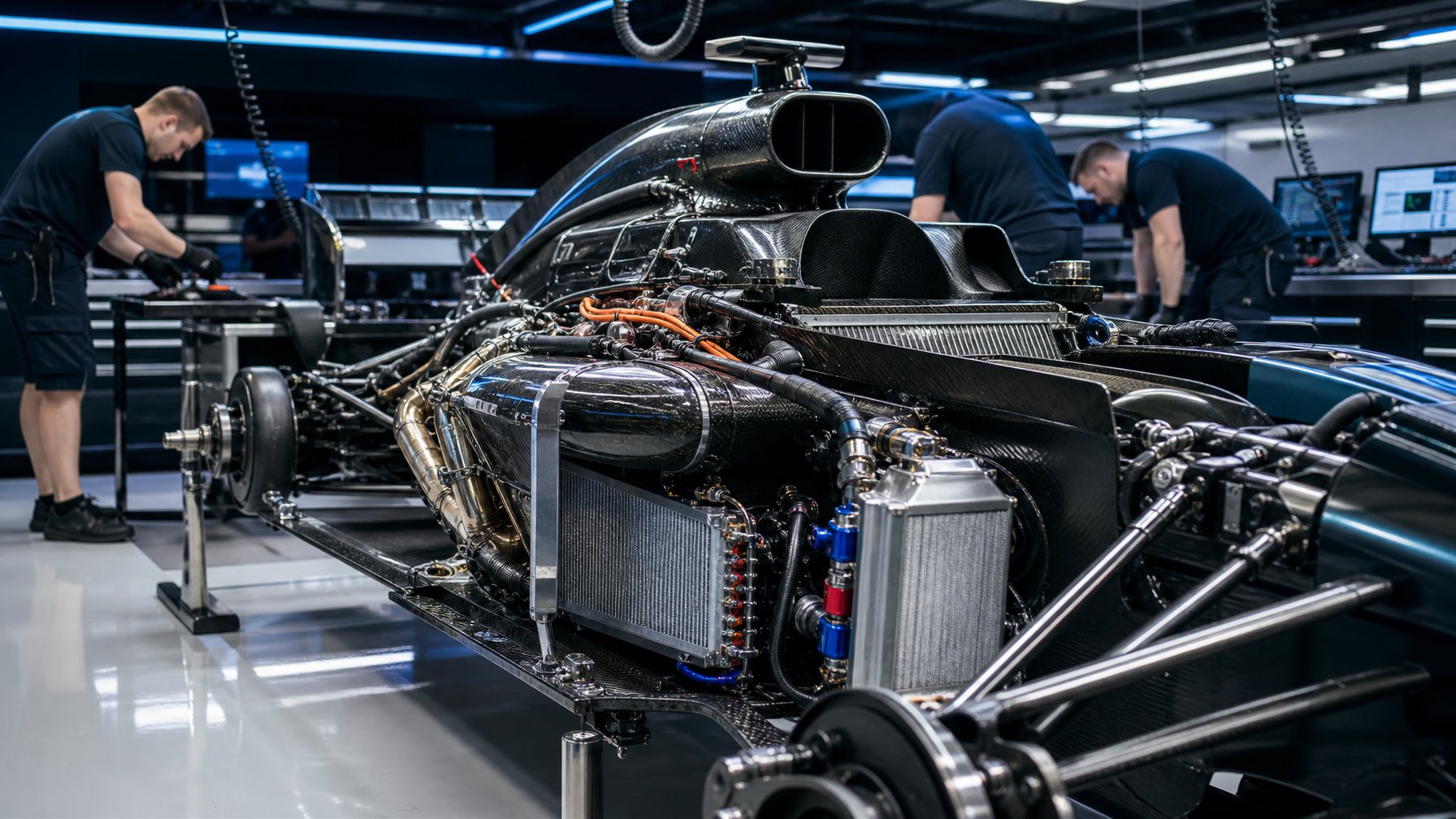

Sirkuit Cairan untuk Mesin dan Turbo

Mesin F1 memakai beberapa sirkuit cairan yang bekerja pada suhu dan tekanan berbeda. Cairan pendingin mesin menyerap panas dari blok silinder, kepala silinder, dan area di sekitar ruang bakar. Pompa mengalirkannya menuju radiator sebelum cairan kembali ke mesin.

Turbo juga membutuhkan pengaturan suhu yang tepat. Panas dari gas buang dapat meningkatkan suhu rumah turbin, sedangkan kompresor menaikkan suhu udara masuk. Sistem pendingin menjaga bantalan, rumah turbo, dan saluran udara tetap berada dalam batas kerja yang aman.

Tim dapat memisahkan sirkuit mesin dari sirkuit komponen lain. Pemisahan ini membantu mereka mengatur suhu setiap bagian dengan lebih akurat. Sensor memantau suhu dan tekanan secara terus-menerus, lalu insinyur menyesuaikan strategi pendinginan berdasarkan beban mesin dan kondisi lintasan.

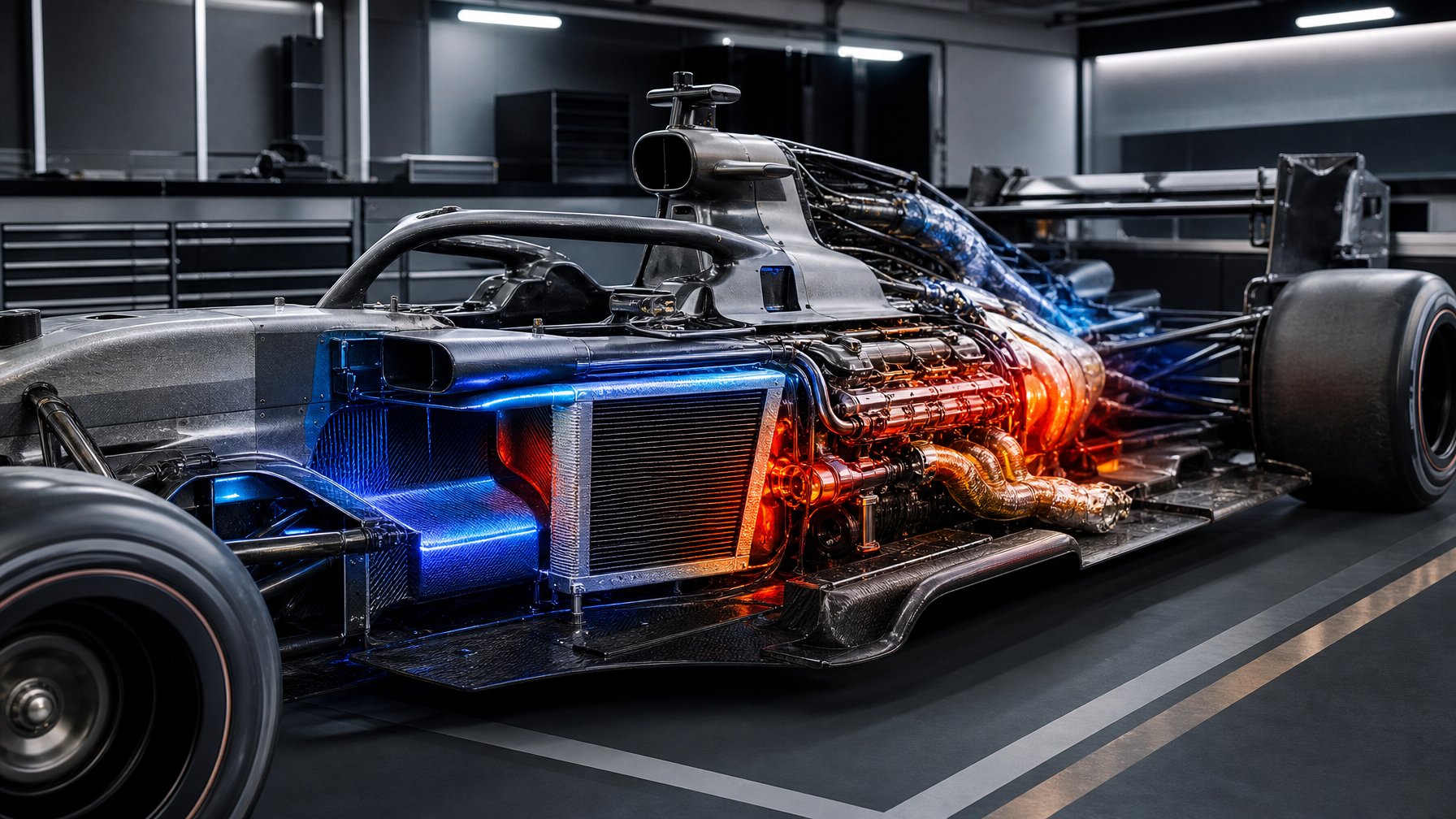

Radiator, Sidepod, dan Aliran Udara

Radiator biasanya berada di dalam sidepod, yaitu saluran besar di sisi kokpit. Bentuk sidepod mengarahkan udara bertekanan tinggi menuju inti radiator. Udara tersebut menyerap panas dari cairan pendingin, lalu keluar melalui bagian belakang bodi.

Ukuran dan sudut radiator memengaruhi dua hal utama: kapasitas pelepasan panas dan hambatan udara. Radiator yang lebih besar dapat membuang lebih banyak panas, tetapi juga dapat mengurangi efisiensi aerodinamika. Karena itu, tim memilih ukuran radiator berdasarkan suhu lintasan, durasi balapan, dan karakter sirkuit.

Saluran udara harus tetap efektif saat mobil mengikuti mobil lain. Udara kotor dari mobil di depan dapat mengurangi aliran masuk ke sidepod. Tim juga mengatur bukaan pendingin dan penutup bodi agar mobil tidak mengalami overheat tanpa menciptakan hambatan berlebihan.

Peran Intercooler serta Pendinginan ERS

Intercooler menurunkan suhu udara yang telah ditekan oleh kompresor turbo. Udara yang lebih dingin memiliki kepadatan lebih tinggi, sehingga mesin dapat menerima massa udara yang sesuai tanpa meningkatkan suhu pembakaran secara berlebihan. Letak dan bentuk intercooler harus mendukung aliran udara yang pendek serta efisien.

ERS menghasilkan panas saat memulihkan dan menyalurkan energi listrik. Motor-generator, inverter, dan baterai memiliki batas suhu yang ketat. Sistem pendingin mengalirkan cairan melalui saluran kecil di sekitar komponen tersebut untuk menjaga kinerja dan mencegah penurunan daya.

Baterai juga memerlukan kendali suhu yang stabil. Suhu terlalu tinggi dapat mempercepat kerusakan sel, sedangkan suhu terlalu rendah mengurangi kemampuan baterai mengeluarkan energi. Perangkat lunak memantau suhu setiap bagian dan mengatur penggunaan energi agar sistem tetap berada dalam batas operasional.

Strategi Menjaga Performa di Kondisi Ekstrem

Tim F1 menyesuaikan bukaan bodi, peta mesin, dan aliran udara sesuai suhu lintasan. Sensor juga memantau perubahan suhu agar teknisi dapat bertindak sebelum panas mengurangi tenaga atau merusak komponen.

Pengaturan Bukaan Bodi Berdasarkan Cuaca

Bukaan bodi mengatur jumlah udara yang masuk ke radiator, intercooler, dan komponen elektronik. Saat cuaca panas, tim dapat memperbesar bukaan untuk meningkatkan aliran udara dan membuang panas lebih cepat. Namun, keputusan ini tetap bergantung pada suhu lintasan, kecepatan rata-rata, dan karakter sirkuit.

Pada cuaca dingin, tim biasanya memakai bukaan yang lebih kecil. Aliran udara berlebih dapat membuat mesin dan sistem lain bekerja di bawah suhu ideal. Teknisi memakai data uji dan simulasi untuk memilih ukuran bukaan yang sesuai sebelum sesi dimulai.

Bukaan tersebut juga harus memenuhi aturan teknis FIA. Perubahan kecil pada bentuk atau ukurannya dapat memengaruhi pendinginan, hambatan udara, dan keseimbangan mobil.

Trade-off Antara Pendinginan dan Aerodinamika

Bukaan bodi yang lebih besar membantu radiator menerima udara lebih banyak. Namun, bukaan itu dapat meningkatkan hambatan udara dan mengganggu aliran menuju lantai mobil serta sayap belakang. Akibatnya, mobil bisa kehilangan kecepatan di lintasan lurus atau stabilitas saat menikung.

Tim mencari titik kerja yang sesuai dengan kebutuhan sirkuit. Sirkuit dengan banyak tikungan lambat biasanya menuntut pendinginan lebih besar karena mobil menghasilkan kecepatan udara yang lebih rendah. Sirkuit cepat dapat memakai bukaan lebih kecil, selama suhu tetap berada dalam batas aman.

Faktor utama yang dipertimbangkan:

• suhu udara dan lintasan;
• panjang lintasan lurus;
• jumlah tikungan lambat;
• beban mesin dan pemakaian energi;
• suhu rem, oli, dan sistem hibrida.

Pemantauan Suhu Secara Real-Time

Mobil F1 memakai banyak sensor untuk mengukur suhu air pendingin, oli, udara masuk, baterai, motor listrik, rem, dan ban. Sistem kendali mengirimkan data tersebut ke komputer mobil dan pit wall dalam waktu sangat singkat.

Insinyur membandingkan data langsung dengan batas kerja setiap komponen. Jika suhu mulai naik, mereka dapat mengubah peta mesin, meminta pembalap mengatur jarak dengan mobil lain, atau mengurangi pemakaian energi listrik. Tim juga dapat mengubah strategi pit stop untuk mencegah panas menumpuk.

Data itu membantu tim menemukan masalah seperti penurunan aliran udara, kebocoran, atau kerusakan pompa. Peringatan dini memberi waktu bagi pembalap dan teknisi untuk melindungi mesin sebelum terjadi kegagalan.
